Intel 網閘平臺
ANS-J18190C6Z
ANS-J18190C6Z
ANS-J18190C6Z

產品特點

采用“2+1”的系統架構，即“內網主機”+ “隔離卡”+“外網主機”
專用安全隔離和交換芯片，雙擺渡傳輸技術
選用Intel Celeron 處理器J1900，緩存2M，主頻2.0GHz，4核4線程，TDP 10W
1個DDR3L SODIMM 內存插槽，最大支持到8GB
集成4/6個Intel I211-AT 千兆網口，colayout Intel I210-AT
2個抽取式PCIe網絡(luò )擴展槽，最大可支持到22個網口
  • 產品描述
  • 硬件規格
  • 訂購信息
  • 資料下載

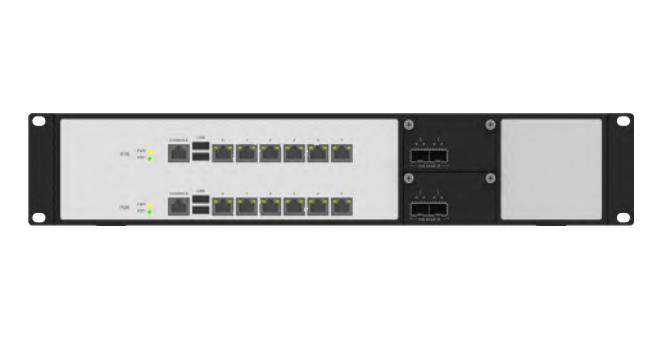

ANS-J18190C6Z  是一款2U雙主板網閘產品，是一款基于A(yíng)TT-J18190C6E2主板開發的網閘應用平臺。標準的19英寸2U上架式、低功耗、支持單電/冗電設計
處理器
 Intel Celeron J1800雙核 2.41GHz / J1900四核 2.0GHz
芯片組
 SOC
內存
 1個DDR3L SO-DIMM 內存，最大8GB
mSATA 1個，與CF互斥
SATA 1個
CF 1個，與mSATA互斥
EMMC N/A
板載網口 6個RJ45千兆電口
網絡(luò )芯片 6個Intel I226-V（co-lay I225-V）
BYPASS 0-2組bypass可選
miniPCIe 1個miniPCIe接口與SLOT2信號共用
PCIe 2個前置PCIe x8 slot（1x sign）"搭配RS-J1900E2轉接卡實現"
M.2 N/A
串口 前置1個RJ45 console口，內置1個板載RS232插針
USB 2個前置USB3.0母座；2個內置USB2.0插針
電源類型 DC 12V 60W 適配器電源
電源輸入 AC 220V
觸發方式 ATX 觸發
AC上電啟動 支持來電自啟、記憶上次狀態、保持關機選擇
規格 2U高度可選定制
材質

SGCC，厚度1.2mm

顏色 黑色砂紋（多種顏色可選，可指定色號）
尺寸

2U：88.5（高）x 430（寬）x 400（深）mm

安裝方式 2U機型支持19英寸標準機架上架
MTBF MTBF ≥ 50,000 小時
MTTR MTTR < 0.5小時
工作溫度 0℃~40℃
工作濕度 20%~80%，非凝露
ANS-J18190C6Z
 標準2U上架式機箱 Intel BayTrai J1800/J1900t臺整機、內存可選、板載6個千兆電口、2個ANS模塊擴展位，支持全系ANS網卡模塊、內置隔離網卡、mSATA/SATA選配、電源可選
